6P6C水晶头与RJ12/RJ11接口 详解4芯/6芯电话线在工控、门禁与语音报警系统中的应用

在现代通信与弱电系统中，我们常常会遇到诸如6P6C水晶头、RJ12数据网线、4芯电话线、RJ11接口等术语。这些看似专业的名词，实际上广泛存在于我们的日常生活和工业环境中，从传统的电话通信到工控设备连接，再到门铃、语音报警系统，都离不开它们。本文将为您详细解析这些组件及其在不同场景下的应用。

一、核心组件解析：水晶头、接口与线缆

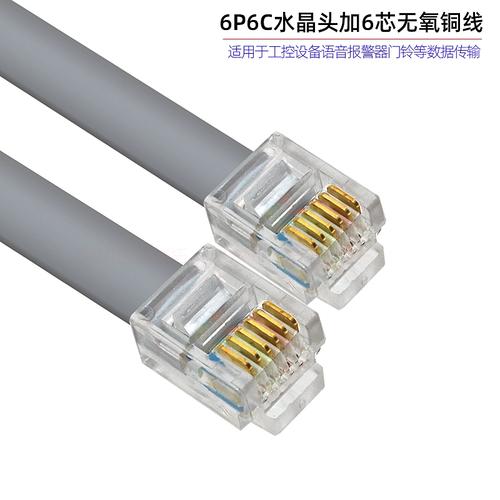

1. 6P6C水晶头：这是指一种通用的模块化连接器。“6P”代表它有6个插槽（Position），而“6C”表示这6个插槽中都装有金属触点（Contact）。这种水晶头是RJ12和RJ11接口的物理载体，外观相似，但内部接线方式根据标准有所不同。

1. RJ11与RJ12接口：

• RJ11：通常指一种6P2C或6P4C的接口标准，最常见于家庭和办公室的固定电话连接。它通常只使用中间的两芯（如蓝、白蓝）或四芯进行语音信号传输。

• RJ12：通常指6P6C接口，即所有6个触点都用于连接。它常见于需要传输数据或更复杂信号的场景，例如某些电话系统、工控设备的串行通信（如RS-232）等。RJ12可以完全兼容RJ11的插口。

1. 4芯与6芯电话线：

• 4芯电话线：内部包含4根独立的铜导线，通常颜色编码为蓝、白蓝、橙、白橙。这是传统模拟电话的常用线缆，在RJ11接口中，通常只用到中间两芯。

• 6芯电话线：内部包含6根铜导线，颜色编码通常为蓝、白蓝、橙、白橙、绿、白绿。它为更复杂的信号传输提供了可能，是配合RJ12（6P6C）接口的理想选择。

二、核心应用场景：从语音到数据与控制

1. 传统电话通信（语音）：这是最基本也是最广为人知的应用。家庭和办公电话通常使用4芯电话线配合RJ11接口（使用其中2芯）连接电话机与墙面模块，实现模拟语音信号的传输。

1. 工控设备与数据通信：在工业自动化领域，许多控制器、传感器、HMI（人机界面）设备之间需要进行低速、可靠的数据交换。此时，6芯电话线配合RJ12（6P6C）水晶头，常被用作一种经济、可靠的物理介质，来传输RS-232、RS-485等串行通信协议的数据。其6芯结构可以满足数据发送（Tx）、接收（Rx）、接地（GND）以及控制信号线的需求。

1. 门禁、门铃与语音报警系统：这些安防和智能家居系统同样大量采用此类线缆和接口。

• 门禁系统：读卡器、出门按钮、电控锁与控制器之间的连接，经常使用4芯或6芯电话线。除了传输开锁信号，还可能用于给读卡器供电（利用空闲线对）或传输简单的状态反馈信号。

• 楼宇对讲与门铃：单元门口机与室内分机之间，需要通过线缆传输语音、视频（早期模拟系统）和开锁信号。4芯/6芯电话线因其成本低、易于布线，常被用于传输音频和简单的控制信号（如呼叫、通话、开锁）。

• 语音报警系统：在一些紧急报警面板与远程通讯模块之间，或者报警探头与主机之间，也可能采用这种标准化、易于端接的线缆进行信号连接。

三、优势与选型建议

优势：
标准化与通用性：RJ11/RJ12接口是全球通用的标准，相关工具（压线钳）和组件易于获取。
成本低廉：相对于专业的网络线缆（如Cat5e），电话线成本更低。
连接可靠：水晶头卡扣式设计，连接牢固，不易脱落。
布线灵活：线缆通常较软，便于在墙体、管道内敷设。

选型与施工建议：
1. 明确需求：确认设备接口类型（是RJ11还是RJ12）以及需要传输的信号性质（纯语音、数据、还是混合信号）。
2. 线缆选择：对于简单的电话或门铃，4芯线足以满足需求。对于工控数据通信或可能需要扩展功能的系统（如未来升级为带视频的门禁），建议直接使用6芯线，以备不时之需。务必选择纯铜导体，以保证信号传输质量和距离。
3. 制作规范：使用专业的RJ11/RJ12压线钳制作水晶头时，务必确保线序排列正确且一致（常用标准为T568A或根据设备说明书），并将线芯顶到水晶头最前端，压接牢固，避免接触不良。

###

6P6C水晶头、RJ12/RJ11接口以及4芯/6芯电话线构成的这套系统，以其出色的可靠性、经济性和通用性，跨越了从传统语音通信到现代工控与安防的多个领域。理解它们的工作原理和应用场景，对于从事弱电工程、系统集成乃至家庭智能安装的人员来说，都是一项非常实用的基础知识。在部署相关系统时，根据具体需求合理选型并规范施工，是确保系统稳定运行的关键。
